Konfigurasi Legacy inter-VLAN Routing

 Inter Vlan adalah suatu teknik untuk menghubungkan beberapa vlan.  Inter Vlan sendiri terbagi dua: Legacy Inter-Vlan Routing dan Router On Stick. Namun, yang akan kita bahas kali ini adalah Legacy Inter-Vlan Routing.

Legacy Inter-Vlan Routing adalah metode untuk menghubungkan beberapa vlan ke router dengan masing-masing vlan menggunakan satu interface.

Berikut langkah-langkah konfigurasi Legacy Inter-Vlan Routing :

1. Buka aplikasi Cisco Packet Tracer terlebih dahulu.

2. Buatlah skema jaringannya seperti gambar berikut :

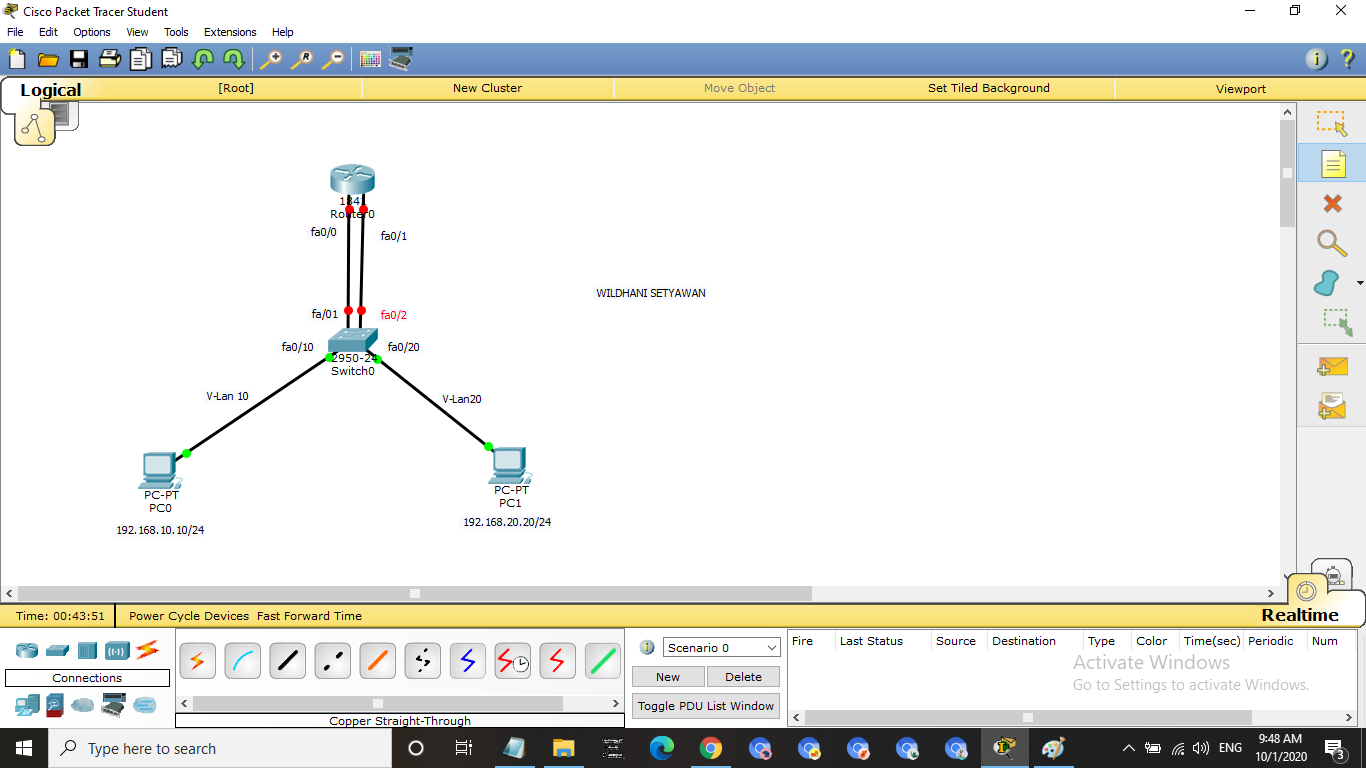

Gambar Skema Jaringan



3. Setting Konfigurasi pada PC

a. PC 0

- Klik PC0

- Klik Deskop

- Klik IP Configuration

- Ketikkan konfigurasi IP seperti di bawah ini :

IP Address                   : 192.168.10.10

Subnet Mask                : 255.255.255.0

Default Gateway          : 192.168.10.1

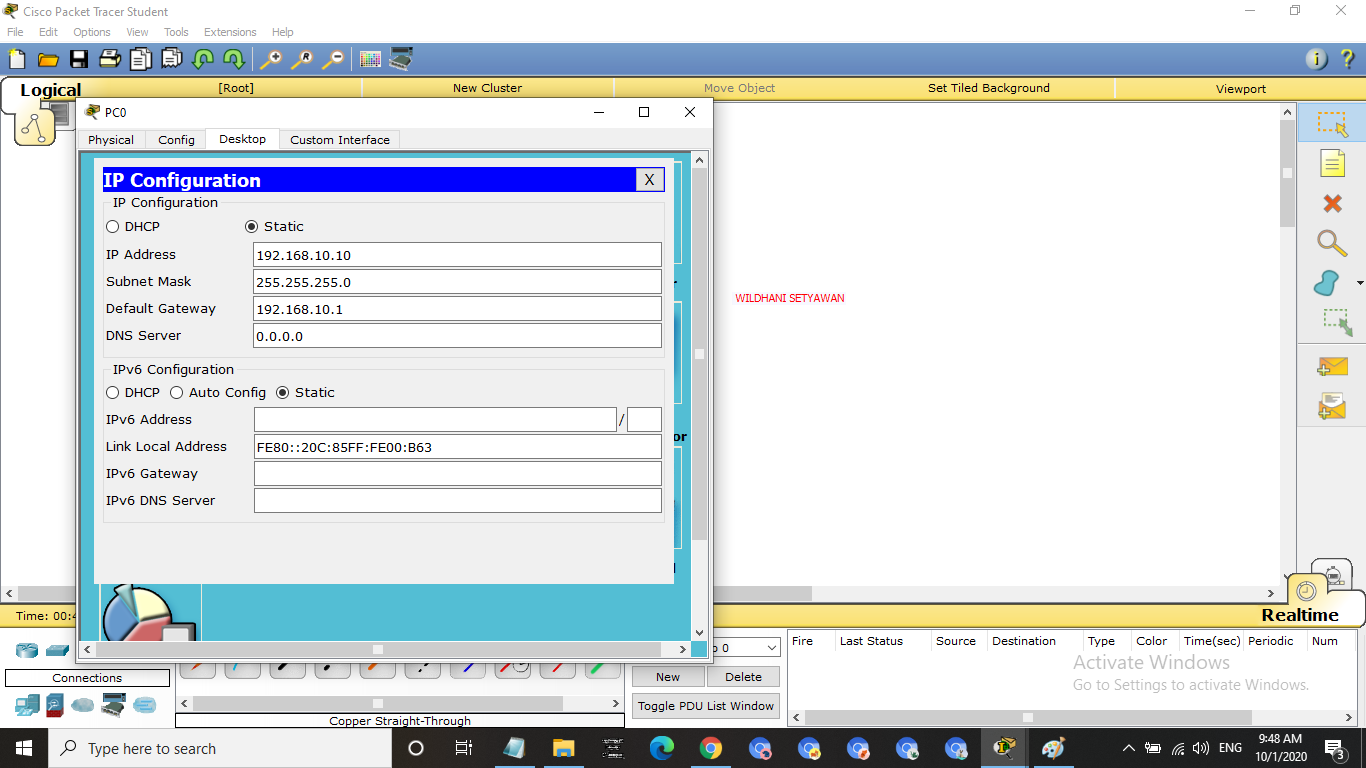

Gambar Konfigurasi IP pada PC0

b. PC1

- Klik PC1

- Klik Deskop

- Klik IP Configuration

- Ketikkan konfigurasi IP seperti di bawah ini :

IP Address                   : 192.168.20.20

Subnet Mask                : 255.255.255.0

Default Gateway          : 192.168.20.1

Gambar Konfigurasi IP pada PC1

4. Setting Konfigurasi pada Switch

- Klik Switch0

- Klik CLI

- Ketikkan konfigurasi seperti di bawah ini :

Switch>enable

Switch#configure terminal

Switch(config)#vlan 10

Switch(config-vlan)#name VLAN10

Switch(config-vlan)#vlan 20

Switch(config-vlan)#name VLAN20

Switch(config-vlan)#exit

Switch(config)#interface fa0/10

Switch(config-if-range)#switchport mode access

Switch(config-if-range)#switchport access vlan 10

Switch(config-if-range)#exit

Switch(config)#interface fa0/20

Switch(config-if-range)#switchport mode access

Switch(config-if-range)#switchport access vlan 20

Switch(config-if-range)#end

Switch(config)#exit

Switch#copy running-config startup-config

Destination filename [startup-config]?

Building configuration...

[OK]

5. Setting Konfigurasi pada Router

- Klik Router0

- Klik CLI

- Ketikkan konfigurasi seperti di bawah ini :

Router>enable

Router#configure terminal

Router(config)#interface fa0/0

Router(config-if)#ip address 192.168.10.1 255.255.255.0

Router(config-if)#no shut

Router(config-if)#exit

Router(config)#interface Fa0/1

Router(config-if)#ip address 192.168.20.1 255.255.255.0

Router(config-if)#no shut

Router(config-if)#exit

Router(config)#exit

Router#copy running-config startup-config

Destination filename [startup-config]?

Building configuration...

[OK]

6. Tunggu beberapa saat hingga proses selesai (nb : bulatan yang berwarna merah berubah warna menjadi hijau).

7. Cek koneksi jaringan pada masing-masing perangkat ke perangkat lainnya

8. Selesai.
