Konfigurasi Spanning Tree Protocol (PST) pada Cisco

Spanning tree protocol adalah protokol jaringan yang menjamin topologi jaringan bebas-perulangan untuk penghubung Ethernet LAN. Fungsi dasar dari STP adalah untuk mencegah pengulangan penghubung dan radiasi siaran yang dihasilkan dari mereka. Pohon rentang juga memungkinkan desain jaringan untuk memasukkan cadang tautan (redundan) untuk menyediakan jalur cadangan otomatis jika tautan aktif gagal, tanpa bahaya dari perulangan yang tidak diinginkan dalam jaringan, atau kebutuhan untuk panduan mengaktifkan / menonaktifkan cadangan tautan ini.

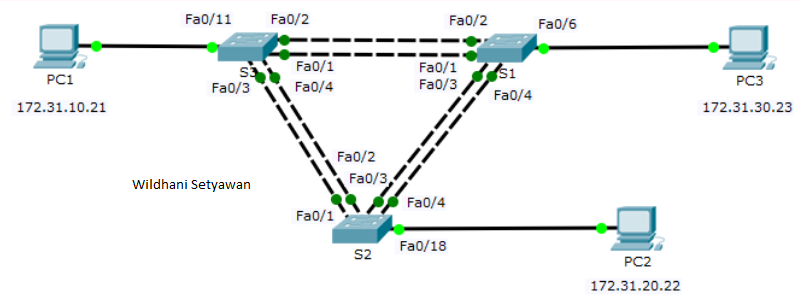

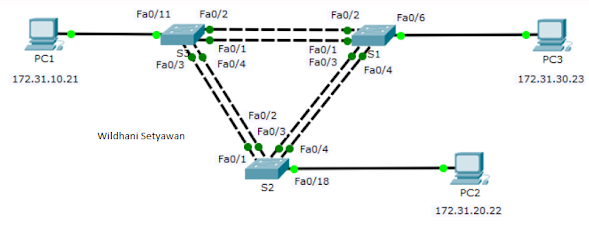

1. Buat skema jaringan seperti gambar di bawah ini.

2. Buatlah VLAN 10, 20, 30, 40, 50, 60, 70, 80 dan 99 pada semua switch.

S1>en

S1#conf t

S1(config)#vlan 10

S1(config-vlan)#vlan 20

S1(config-vlan)#vlan 30

S1(config-vlan)#vlan 40

S1(config-vlan)#vlan 50

S1(config-vlan)#vlan 60

S1(config-vlan)#vlan 70

S1(config-vlan)#vlan 80

S1(config-vlan)#vlan 99

S1(config-vlan)#exit

S2>en

S2#conf t

S2(config)#vlan 10

S2(config-vlan)#vlan 20

S2(config-vlan)#vlan 30

S2(config-vlan)#vlan 40

S2(config-vlan)#vlan 50

S2(config-vlan)#vlan 60

S2(config-vlan)#vlan 70

S2(config-vlan)#vlan 80

S2(config-vlan)#vlan 99

S2(config-vlan)#exit

S3>en

S3#conf t

S3(config)#vlan 10

S3(config-vlan)#vlan 20

S3(config-vlan)#vlan 30

S3(config-vlan)#vlan 40

S3(config-vlan)#vlan 50

S3(config-vlan)#vlan 60

S3(config-vlan)#vlan 70

S3(config-vlan)#vlan 80

S3(config-vlan)#vlan 99

S3(config-vlan)#exit

3. Mengaktifkan mode access pada semua switch dan mendaftarkan vlan - vlan yang telah ditentukan

S1(config)#interface f0/6

S1(config-if)#switchport mode access

S1(config-if)#switchport access vlan 30

S1(config-if)#no shutdown

S1(config-if)#exit

S2(config)#interface f0/18

S2(config-if)#switchport mode access

S2(config-if)#switchport access vlan 20

S2(config-if)#no shutdown

S2(config-if)#exit

S3(config)#interface f0/11

S3(config-if)#switchport mode access

S3(config-if)#switchport access vlan 10

S3(config-if)#no shutdown

S3(config-if)#exit

4. Mengaktifkan mode trunk native VLAN 99 pada semua switch

S1(config)#interface range f0/1-4

S1(config-if-range)#switchport mode trunk

S1(config-if-range)#switchport trunk native vlan 99

S1(config-if-range)#exit

S2(config)#interface range f0/1-4

S2(config-if-range)#switchport mode trunk

S2(config-if-range)#switchport trunk native vlan 99

S2(config-if-range)#exit

S3(config)#interface range f0/1-4

S3(config-if-range)#switchport mode trunk

S3(config-if-range)#switchport trunk native vlan 99

S3(config-if-range)#exit

5. Berikanlah ip address terhadap VLAN 99 pada semua switch

S1(config)#interface vlan 99

S1(config-if)#ip address 172.31.99.1 255.255.255.0

S1(config-if)#exit

S2(config)#interface vlan 99

S2(config-if)#ip address 172.31.99.2 255.255.255.0

S2(config-if)#exit

S3(config)#interface vlan 99

S3(config-if)#ip address 172.31.99.3 255.255.255.0

S3(config-if)#exit

6. Konfigurasi STP dan PVST+ Load Balancing

S1(config)#spanning-tree mode pvst

S1(config)#spanning-tree vlan 1,10,30,50,70 root primary

S2(config)#spanning-tree mode pvst

S2(config)#spanning-tree vlan 1,10,20,30,40,50,60,70,80,99 root secondary

S3(config)#spanning-tree mode pvst

S3(config)#spanning-tree vlan 20,40,60,80,99 root primary

7. Konfigurasi Portfast dan BPDU Guard

S1(config)#interface f0/6

S1(config-if)#spanning-tree portfast

S1(config-if)#spanning-tree bpduguard enable

S2(config)#interface f0/18

S2(config-if)#spanning-tree portfast

S2(config-if)#spanning-tree bpduguard enable

S3(config)#interface f0/11

S3(config-if)#spanning-tree portfast

S3(config-if)#spanning-tree bpduguard enable
